配電柜終端接頭在線測溫裝置是山東盛和電子有限公司針對電纜肘型連接頭內芯溫度監測，研發的內置式無源無線測溫終端裝置，該產品采用內置式一體化設計，應用電壓感應取能供電和ZigBee無線通信技術，可直接替代原有堵頭，無需額外配件，易安裝、便調試、免維護、適配歐式、美式電纜接頭，適用于中壓環網柜、開閉所、電纜分支箱等電纜肘型頭溫度在線監測。

1.功能特點

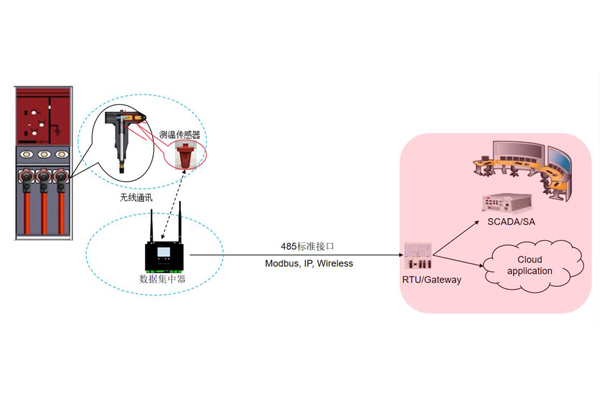

• 配電柜終端接頭在線測溫裝置包括測溫終端、數據集中器、無線傳輸模塊、上位機監控軟件、手機APP等。

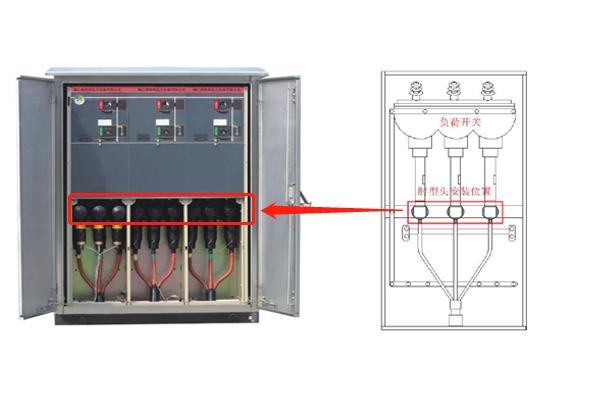

• 測溫終端安裝于電纜頭連接位置，一體化制造、安裝；數據集中器安裝于環網柜的二次室，能準確反應電纜頭接觸面的溫度變化曲線。

• 溫度傳感器采用感應電壓取能。

• 溫度傳感器與數據處理終端之間采用無線通訊方式，通訊傳輸距離大于100米（空曠）。

• 數據集中器具備數據分析、存儲功能，具備異常、故障自動報警功能，告警方式。測溫裝置可實時采集電纜頭的溫度，按照設置的時間間隔發送溫度數據，當溫度超過設定閾值時，立刻啟動發送上傳溫度數據報警。

• 數據處理終端配置RS485和以太網通訊等接口，滿足配電房智能網關之間的通信和接口協議要求。

• 無線測溫終端支持修改波特率，傳感器地址等信息，方便調試與日后運行維護。

• 安裝電纜頭內芯的溫度傳感器后，不破壞原有的絕緣性能，安裝后電纜頭的耐壓、局放等絕緣性能滿足相關要求。

2.技術參數

• 溫度產探品頭數型：接觸式無線測溫探頭。

• 測溫范圍：－40～200℃。

• 分辨率：0.1℃。

• 精度重復性：±2℃

• 能量源：工頻電場：6~35kV。

• 數據更新時間：2min。

• 無線傳輸距離：100m（空曠環境）。

• 局放水平：5pC。

• 工頻耐壓：39 kV，5min。

• 沖擊電壓：95kV。

• 數據集中器通道：≤24個。

• 其他功能：環境溫濕度監測，采集器電壓監測。
